Квалитет приказа ЛЕД дисплеја је одувек био уско повезан са чипом драјвера са константном струјом, решавајући проблеме као што су дупљаци, мртви пиксели, ниско померање боје у сивим тоновима, прво тамно скенирање и спајање високог контраста. Хоризонтални погон, као једноставан захтев за скенирање, традиционално добија мање пажње. Са развојем ЛЕД дисплеја мањег корака, постављају се већи захтеви за хоризонталне драјвере, еволуирајући од једноставних П-МОСФЕТ-ова за хоризонтално пребацивање до интегрисанијих и моћнијих вишефункционалних хоризонталних драјвера. Дизајн и избор хоризонталних драјвера се такође суочавају са шест главних изазова: елиминација духова, обрнути напон ЛЕД чипова, проблеми са кратким-спојем, отворени- пресеци кола, претерано високе вредности ВФ ЛЕД чипова и спрега високог контраста.
Гхост Схадов

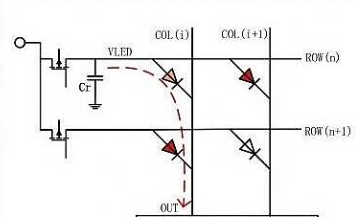

Приликом пребацивања између екрана за скенирање, због времена потребног да се ПМОС транзистор укључи и искључи, и да се набој распрши на паразитној капацитивности Цр линија реда, неиспражњени набој ВЛЕД-а из претходног скенирања реда има проводљиву путању у тренутку када су ВЛЕД и ОУТ из скенирања следећег реда укључени. Када је ред(н) укључен, паразитски капацитет Цр реда се пуни до ВЦЦ потенцијала. Приликом преласка на ред(н+1), разлика потенцијала се формира између Цр и ОУТ, а пуњење се празни кроз ЛЕД, стварајући пригушено ЛЕД светло.
Због тога, пуњење на Цр кондензатору треба да се испразни унапред у време прекида линије. Обично, хоризонтални излазни транзистор са интегрисаном функцијом затамњења користи повлачење{1}}кола за брзо пражњење на паразитној капацитивности Цр током пребацивања. Што је нижи потенцијал повлачења-надоле, тј. напон затамњења ВХ, то је брже пражњење наелектрисања паразитне капацитивности и бољи је ефекат елиминисања горњег духа. Обично је ВХ < ВЦЦ - 1В довољан да елиминише горње дупље.
ЛЕД обрнути напон
Обрнути ударни напон ЛЕД чипова значајно утиче на њихов животни век, а дефекти пиксела изазвани обрнутим напоном су увек били главна брига за ЛЕД екране, посебно оне са малим{0}}дисплејима.
Када је излазни канал искључен, струја слободног хода паразитне индуктивности непрекидно пуни паразитски капацитет на каналу, стварајући висок напон. Овај шиљак, у комбинацији са хоризонталним излазним транзистором (ХИП), формира обрнути напон преко ЛЕД чипа. Стога, напон затамњења ХИП-а такође утиче на обрнути напон ЛЕД чипа. Са фиксним напоном на излазном каналу са константном струјом, виши напон затамњења ХИП-а резултира нижим реверзним напоном за ЛЕД чип. Док ЛЕД чипови обично имају номинални реверзни напон од 5В, тестирање произвођача је показало да реверзни напон испод 1,4В може значајно смањити дефекте пиксела узроковане обрнутим напоном. Стога, напон затамњења не би требало да буде пренизак да би се решио проблем обрнутог напона ЛЕД чипа, генерално не нижи од ВЦЦ-2В.
Гусеница{0}} кратког споја

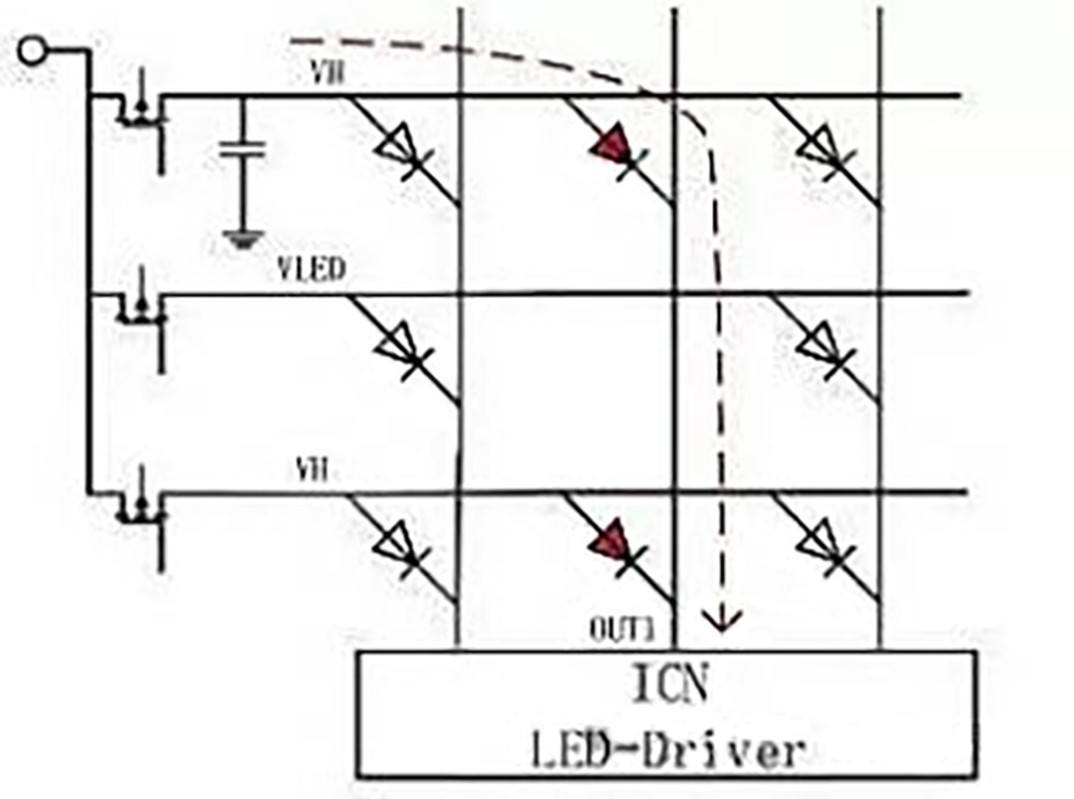

Када је ЛЕД диода кратко-спојена, појавиће се низ стално упаљених ЛЕД диода, познатих као гусеница кратког{1}}споја. Када је средња ЛЕД диода кратко-спојена, ЛЕД диоде у истом реду ће формирати путању као што је приказано на дијаграму испод када скенирате тај ред. Ако је разлика напона између ВЛЕД-а и тачке А већа од вредности осветљења ЛЕД-а, формираће се ред стално осветљених гусеница.
Највећа разлика између -гусенице кратког споја и отвореног-укрста{1}}укрштања је у томе што ће се гусеница кратког-споја појављивати све док је екран у режиму скенирања, без обзира на то да ли ЛЕД перле приказују слику, док гусеница отвореног-укрштања{4} укрштеног кола{4} приказује проблем само када је отворен проблем ЛЕД лампица отвореног-кола светли. Ово се обично решава повећањем напона затамњења хоризонталног излазног транзистора тако да разлика напона буде мања од напона напред ЛЕД ЛЕД ВФ, тј. ВЛЕД - ВХ < ВФ. Типично, предњи напон ВФ за црвене ЛЕД перле је 1,6~2,4В, а за зелене и плаве ЛЕД перле је 2,4~3,4В. Тестирање је показало да црвена ЛЕД перла може бити упаљена са 1,4В; стога, узимајући црвену ЛЕД перлу као пример, када је ВХ > ВЦЦ - 1.4В, проблем са гусеницом кратког споја- је потпуно решен. Када је ВЦЦ - 2В < ВХ < ВЦЦ - 1.4В, само једна црвена ЛЕД диода испод тачке кратког-споја је слабо упаљена.
Отварање крста
Када се на екрану за скенирање појави ЛЕД-отворено коло и та тачка светли, напон канала ОУТ1 се спушта на испод 0,5 В. Ако је напон затамњења ВХ потенцијала реда за скенирање 3,5 В, проводна путања ће се формирати за тај ред ЛЕД диода, стварајући ефекат „гусенице“ отвореног-кола.
Када је ЛЕД диода отворена-укључена, напон канала ОУТ1 се спушта на испод 0,5 В или чак 0 В. Ово утиче на паразитну капацитивност колоне Цр кроз паразитне капацитете Ц1 и Ц2. Када се потенцијал Цр смањи, ЛЕД диоде у истом реду као и ЛЕД диода са отвореним{7}}колом ће се затамнити.
Смањење напона затамњења хоризонталног излазног транзистора (излазног транзистора) може ефикасно да реши проблем укрштања отвореног-кола, тј. напон затварања ВХ < 1,4В. Неки излазни транзистори у индустрији такође користе подесиве напоне затамњења да би снизили напон затамњења испод 1,4В да би решили проблем укрштања отвореног-кола, али то ће повећати обрнути напон ЛЕД-а, убрзати оштећење ЛЕД-а и изазвати кратке спојеве.
ВФ вредност ЛЕД је превисока.
Проблем који колоне остају стално упаљене због превисоких вредности ВФ у ЛЕД диодама је још један проблем који мучи кориснике. Типично, номинални предњи напон ВФ зелене ЛЕД диоде је 2,4~3,4В. Нормално, разлика напона од 1,8 В између аноде и катоде зелене ЛЕД диоде је довољна да се упали. Међутим, претерано висок напон затварања ВХ хоризонталног излазног транзистора ће проузроковати да колона остане стално осветљена.
Узимајући ЛЕД са напредним напоном ВФ1=3.4В као колону, када скенирање достигне следећи ЛЕД, ВОУТ и ВЛЕД1 се укључују истовремено. Напон терминала канала је: ВОУТ=ВЛЕД1 - ВФ1. Напони на осталим ЛЕД диодама у тој колони су: ВΔ=ВХ - ВОУТ=ВХ - ВЛЕД1 + ВФ1. Ако је ВΔ > 1,8В, то може довести до тога да колона остане стално осветљена, тј. ВХ - ВЛЕД1 + ВФ1 > 1,8В, где је ВЛЕД=ВЦЦ (занемарујући пад напона хоризонталног излазног транзистора). Стога, ВХ > ВЦЦ - 1.6В није погодан за решавање проблема колона које остају стално осветљене због претерано високих вредности ВФ у ЛЕД диодама.
Висок контраст спој
Повезивање високог контраста се односи на феномен где се светла слика преклапа са позадином ниске-осветљености, што доводи до промене боје и затамњења у области где су слике ниске{1}}осветљености и светле-слике паралелне, као што је приказано испрекиданом линијом на слици изнад, која представља суперпонирану светлу слику. Ово спајање високог контраста је узроковано интерференцијом између канала колона кроз хоризонталне излазне транзисторе. Може се донекле ублажити пројектовањем напона стезања, одржавајући га на одређеном нивоу након пражњења, чиме се смањује напон затварања хоризонталног излазног транзистора. Међутим, овај метод пројектовања уводи проблеме као што су затамњење стубова кратког{6}}кола, ниске-сиве области које изгледају црвенкасто и претерано високе вредности ВФ за ЛЕД диоде. Побољшање висококонтрастне спреге из перспективе хоризонталног погона може се постићи смањењем напона затамњења, али то доводи до претерано високог реверзног напона за ЛЕД диоде и проблема са кратким спојем „гусенице“ -.
Избор хоризонталног излазног напона слепљивања
Укратко, избор напона затамњења за хоризонтални излазни транзистор (ХИП) суочава се са изазовима у вези са шест горе наведених питања, од којих свако има своје специфичне потешкоће. Напон слепљивања не може бити превисок или пренизак. Типично, укрштање отвореног-кола се уклања детекцијом погона константне струје, пошто претерано низак напон затамњења смањује дугорочну-поузданост ЛЕД-а. Табела у наставку резимира одговарајући опсег напона пригушења под различитим условима.
Стога, узимајући у обзир различите проблеме са применом, напон слепљивања од 3В~3.4В (ВЦЦ=5В) је разуман избор. Ово може задовољити захтјеве дизајна различитих модула за скенирање и на тај начин разумно ријешити вишеструке проблеме апликација.
